Датчик температуры термистора бытовых техник NTC 10K
Подробная информация о продукте:
Место происхождения: | Донгуан, Китай |
Фирменное наименование: | Ao littel |
Номер модели: | CWF |
Оплата и доставка Условия:
Количество мин заказа: | 1000 частей |
---|---|
Цена: | USD 0.3 to 8 Per Pieces |
Упаковывая детали: | Большая часть |
Время доставки: | 2 недели |
Условия оплаты: | T/T, западное соединение, MoneyGram, PayPal |
Поставка способности: | 250,000pcs в неделю |
Подробная информация |
|||
Тип продукта: | Датчик температуры нержавеющей стали NTC точности CWF микро- | R25 (Ω): | 0.1K~1000KOhm |
---|---|---|---|
Applicantion: | Домашнее кондиционирование воздуха, кондиционеры автомобиля, холодильники, нагреватели воды, etc. | структура: | Эпоксидная смола, нержавеющая сталь, медь, алюминий, пластмасса, волочение etc кольца. |
Чувствительный элемент: | Термистор НТК | ИМЯ: | датчик температуры нтк |
Высокий свет: | датчик температуры термистора ntc 10k,Микро- датчик температуры термистора ntc 10k,датчик температуры нержавеющей стали 10KOhm |
Характер продукции
Датчик температуры термистора бытовых техник NTC 10K
Подгонянный датчик температуры 10KOhm 1% нержавеющей стали NTC точности CWF микро- для бытовых техник
Популярный дисплей продуктов

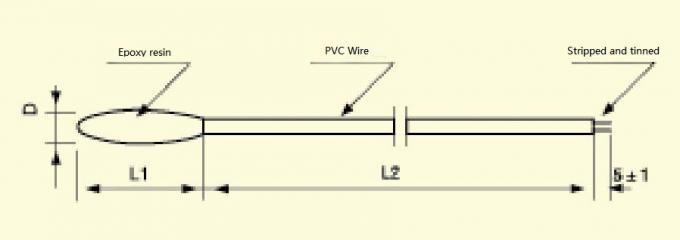

a.CWF1 упаковало с эпоксидной смолой
Размер (mm) | Код | S1 | S2 | S3 | S4 | Функция | Главная программа |
Dmax | 4 | 5 | 6 | 7 | Влагостойкое, небольшое время contant, быстрый отвечает |
Домочадец воздушно--onditioner, refrigerate. |
|
L1max | 16 | 16 | 16 | 16 | |||
Кабель | 28# | 26# | 24# | 22# | |||
L2 | Быть посоветованным |

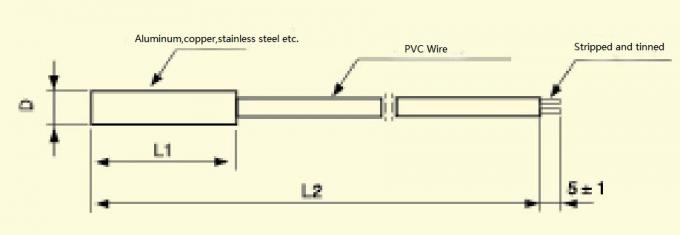

b.CWF2 упаковало с алюминием, медью, нержавеющей сталью etc.
Размер (mm) | Код | S1 | S2 | S3 | S4 | S5 | S6 | S7 | Функция | Применение |
Dmax | 4 | 5 | 5 | 5 | 6 | 6 | 6 |
Влагостойкий, большой коэффициент, превосходная стабильность |
Дом держите кондиционер refrigerate подогреватель |
|
L1max | 20 | 20 | 25 | 30 | 20 | 25 | 30 | |||
L2 | Согласно требованию к клиента |

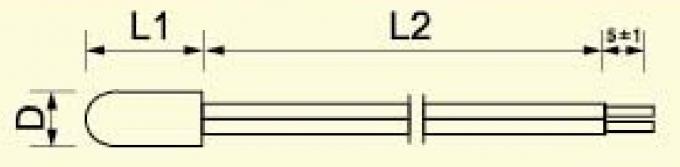

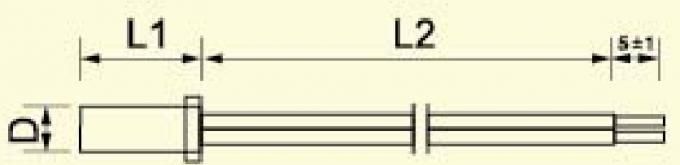

c.CWF3 упаковало с пластмассой
Размер (mm) | Код | S1 | S2 | S3 | S4 | Функция | Применение |
D | 3,5 | 4 | 5 | 6 |
Влагостойкий, Превосходное сцепление, напряжение тока выдерживает |
Домашнее хозяйство, воздушно--onditioner, refrigerate. |
|
L1 | 15 | 15 | 15 | 20 | |||
L2 | Быть посоветованным клиентом | ||||||
D | 4 | 8 | 8 | ||||
L1 | 10 | 35 | 50 | ||||
L2 | Быть посоветованным клиентом |

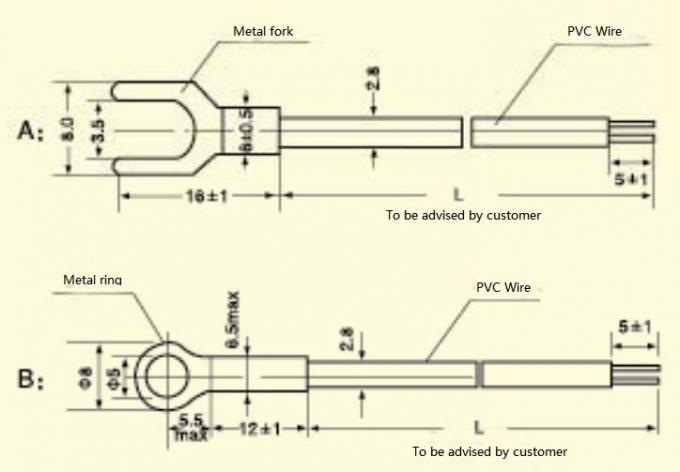

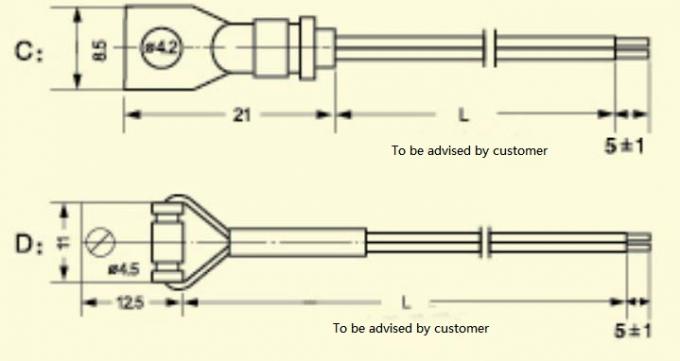

d CWF4 исправил добавленный металлический лист
Размер (mm) | Функция | Применение |
|
Может быть встречей с различным держателем требование потому что размера подвижности |
Вентилятор контроль, индустрия метр |
форма e CWF5 особенная упакованная
Размер (mm) | Функция | Применение |
Небольшая константа времени, быстро ответить, стабильность. |
Приложенный внутри высокотемпературная окружающая среда, подогреватель, печь кофе, etc. |
Основные параметры технологии
Номер детали | Расклассифицированное сопротивление R25 | Значение b (25/50) |
Dissipattion Coeffient.
|
Термальная константа времени | Рабочая температура | ||
Ряд KOhm | Допуск % | (K) | Допуск % | Mw/℃ | sec | ℃ | |
CWF□□3100□ | 0.1~20 |
±1 ±2 ±3 ±5 |
3100 | ±1 | ≥2.2 | ≤70 | -55~+125 |
CWF□□3270□ | 0.2~20 | 3270 | |||||
CWF□□3380□ | 0.5~50 | 3380 | |||||
CWF□□3470□ | 0.5~50 | 3470 | |||||
CWF□□3600□ | 1~100 | 3600 | |||||
CWF□□3950□ | 5~100 | 3950 | |||||
CWF□□4000□ | 5~100 | 4000 | |||||
CWF□□4050□ | 5~200 | 4050 | |||||
CWF□□4150□ | 10~250 | 4150 | |||||
CWF□□4300□ | 20~1000 | 4300 | |||||
CWF□□4500□ | 20~1000 | 4500 |
Описание
Собрания зонда термистора микро- датчики температуры состоя из сильно точных и надежных элементов термистора обрабатываемых совместно с другими компонентами. Эти датчики изготовленные на заказ собрания предложенные в различных форм-факторах, поставленных еду к применениям и потребностям наших клиентов.
____________________________________________________________________________Download______
NTC Thermsitor внутри микро- датчика температуры температур-чувствительные резисторы отрицательного коэффициента температуры сопротивления – сопротивление уменьшает в геометрической прогрессии с ростом температуры. Спасибо их высокая чувствительность, термисторы NTC широко использованы как датчики температуры, компенсатор температуры, и максимальный токовый автомат inrush.
Микро- датчик температуры покрытая эпоксидная смола и конструирован для общего назначения воспринимать, измерения, или управления температуры в применениях. Его можно интегрировать с проводами силикона или залуживанная сталь меди-cladded водит для того чтобы соотвествовать различные электрического интерфейса.
Чувствительный элемент (обломок термистора NTC) этой серии обнаружен местонахождение в конце запечатыванию эпоксидной смолы. Запечатывания эпоксидной смолы можно достигнуть в небольшом диаметре на единственное время быстрой реакции но также применении в ограниченном космосе. К тому же, подгонянные термисторы NTC могут быть доступны по запросу, например, подгонянное сопротивление, константа b, или длина проводов или руководств.
Как получить предложение быстро с достаточной спецификацией?
1. Температурная амплитуда рабочей температуры: ?
2. Среда прикладной программы: ?
3. Материал и размер снабжения жилищем: ?
4. Спецификация чувствительного элемента: ? NTC/DS18B20/RTD etc.
(Например: Если чувствительный элемент термистор NTC, то сопротивление на 25degree 10KOHM, допуск сопротивления ±1%; Бета значение 3950, бета допуск ±1%)
датчик 5.Cable и длина
6. Как общаться с кабелем кабеля? Только обнажанный и залуживанный? Соединитель присоединения или обнажанный & залуживанный? Если соединитель присоединения, pls позволил нам знать номер детали соединителя и, то мы порекомендуем соответствующее одно.
7. Все особенные требования? Например; Допуск для sevaral пункта etc температуры.
8. Оцененное требуемое количество
P.S.: Если вы можете обеспечить нам схему данных/рисующ или известный MPN, то вы не имеете никакую потребность обеспечиваете над информацией
Особенности
Высокая точность
Смогите находиться в различном снабжении жилищем как нержавеющая сталь, алюминий, пластмасса, волочение etc кольца.
Модель кабеля: главным образом UL расклассифицировал как 105C, PVC 125C, силикон 150C, нержавеющий кабель с оплеткой 180C, 200C PTFE, 300C, etc.
Превосходные единообразие/стабильность/надежность для массового производства
Главная программа: бытовые техники, БАРБЕКЮ, медицинское, Automoble
Применение
Измерение температуры и контроль домочадца и автомобиля кондиционируют, refrigeratory, ледник, нагреватель воды, выпивая до конца, радиатор, судомойка, disinfector, стиральная машина, машина для просушки, средн-или - низкотемпературная суша коробка и коробка температуры постоянного.
Примеры применения
Пример применения #1 термистора & датчика температуры NTC:
Измерение температуры для медицинских служб
Пример применения #2 термистора & датчика температуры NTC:
Измерение температуры для медицинских служб
Пример применения #3 термистора & датчика температуры NTC:
Измерение температуры для медицинских служб

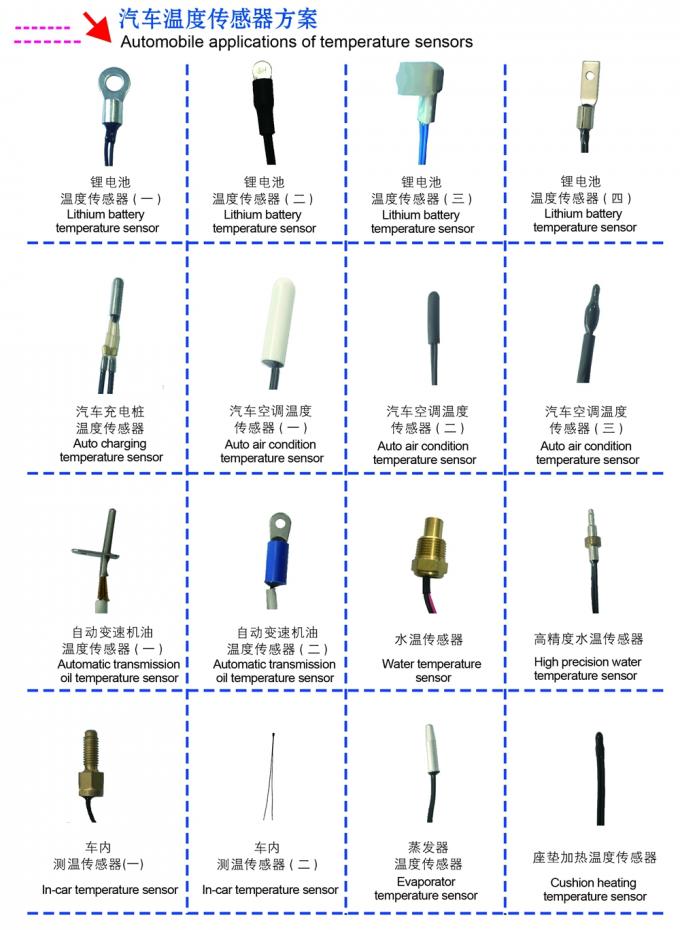

Пример применения #4 термистора & датчика температуры NTC:
Измерение температуры для автомобильных применений
Пример применения #5 термистора & датчика температуры NTC:
Измерение температуры для применений автоматизации работы офиса (машины экземпляра, принтера, факса)
Пример применения #6 термистора & датчика температуры NTC:
Измерение температуры для домашней электроники (кондиционер)
Пример применения #7 термистора & датчика температуры NTC:
Измерение температуры для домашней электроники (холодильник)
Пример применения #8 термистора & датчика температуры NTC:
Измерение температуры для домашней электроники (микроволновая печь)
Пример применения #9 термистора & датчика температуры NTC:
Измерение температуры для домашней электроники (пожарная сигнализация)
Пример применения #10 термистора & датчика температуры NTC:
Измерение температуры для домашней электроники (CCTV)
Пример применения #11 термистора & датчика температуры NTC:
Измерение температуры для домашней электроники (газовая плита)
Пример применения #12 термистора & датчика температуры NTC:
Измерение температуры для домашней электроники (бойлер)
Пример применения #13 термистора & датчика температуры NTC:
Измерение температуры для домашней электроники (туалет комфорта)
Пример применения #14 термистора & датчика температуры NTC:
Измерение температуры для домашней электроники (камера)
Пример применения #15 термистора & датчика температуры NTC:
Измерение температуры для домашней электроники (планшет & ноутбук)

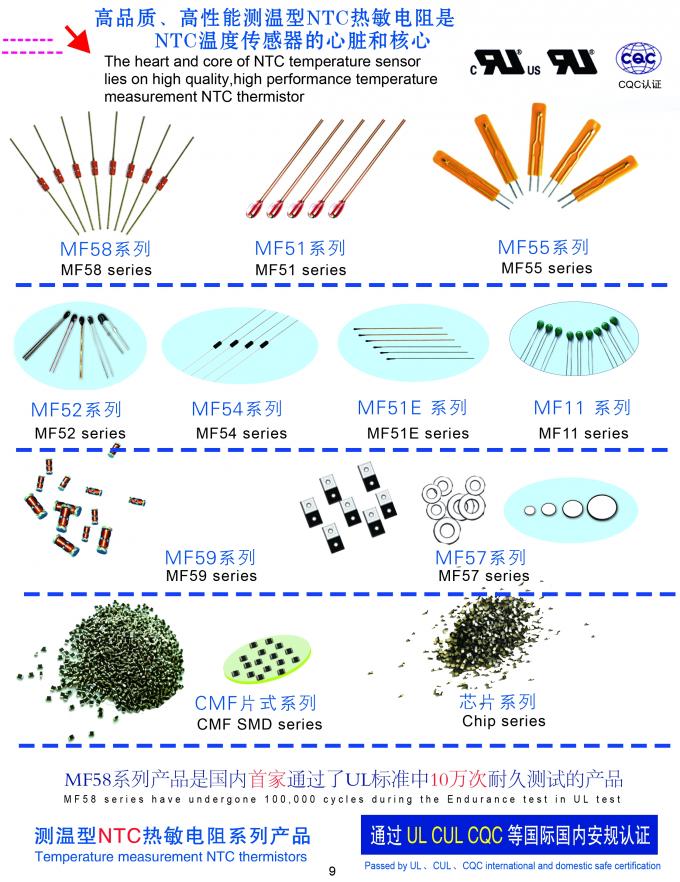

Воспринимать термистор элемента-NTC использовал
Мастерская термистора высококачественных и высокой эффективности NTC
Мы имеем уникальную основную технологию процесса и руководителя с собственническими правами интеллектуальной собственности керамического оборудования порошка, сделанными обломоков, серийное производство высокой эффективности NTC автоматическое.
Мы имеем больше чем 12 серии линии автоматического производства термисторов высокой эффективности NTC, продукты имеют преимущества большой продукции, высококачественного, хорошего сцепления, высокой надежности, кроме того их можно сделать много видов датчиков температуры NTC, ее также можно поставить к другим фабрикам датчиков NTC, и экспортировать в больших количествах к международному.

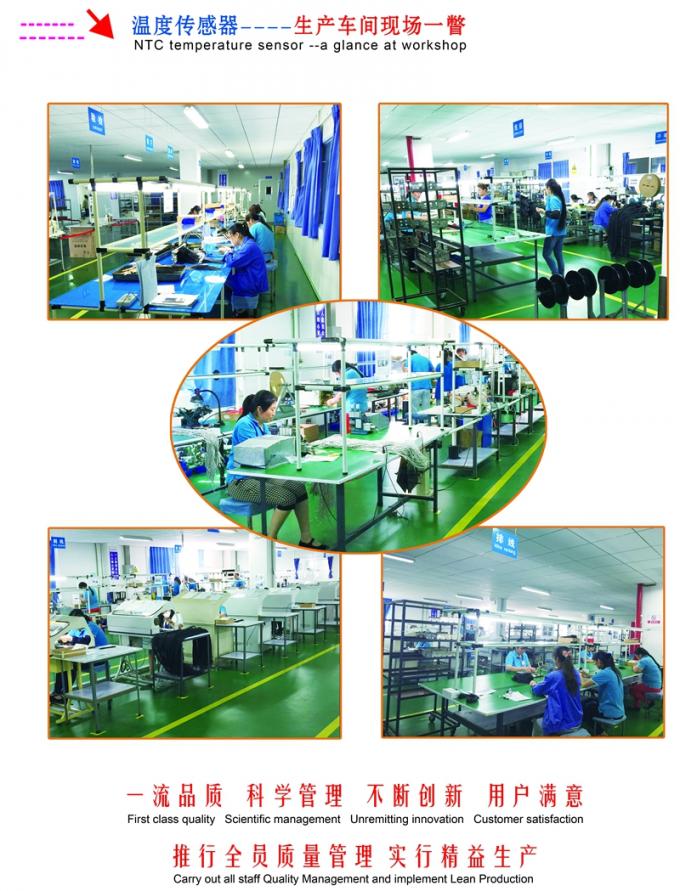

Датчик температуры NTC -- взгляд на мастерской
Тест надежности
Деталь теста | Стандарт теста | Метод теста | Требования производительности |
Сопротивление силы нуля | IEC 60539-1 | Погрузите образцы в ванне на 25℃±0.005℃, сопротивлении температуры постоянного теста устойчивом |
Tol ±1% сопротивления
|
Значение b | IEC60539-1 | Погрузите образцы в ванне температуры постоянного на 25℃, 50℃ (или 85℃), сопротивлении теста устойчивом, и высчитайте значение b |
Tol ±1% сопротивления
|
Свободное падение |
IEC60068-2-32
|
Высота падения: 1.5±0.1m, поверхностный: Цемент, 1 время |
Отсутствие очевидного повреждения, R25△ R/R≤±1%
|
Изоляция |
IEC60539-1
|
давление 500V на сопротивлении изоляции теста раковины изоляции |
>500MOhm
|
Выдержите напряжение тока | IEC60539-1 |
Выдержите напряжение тока: 1500V/AC, утечка настоящая: продолжать 2mA: 60sec
|
Отсутствие очевидного повреждения
|
Напряжение | IEC60068-2-21 |
Вытяните равномерную скорость в конце, F>4.0KG (спрошенные клиентом)
|
Отсутствие очевидного повреждения, R25△ R/R≤±1%
|
Вибрация | Q/HBm 108-94 | Частота теста: 10~500Hz, качание: ускорение 1.2mm: 30m/s2 направление x, y, время z: 8Hour/direction |
Отсутствие очевидного повреждения, R25△ R/R≤±1%
|
Устойчивые влажность и жара | IEC60068-2-78 | Temp: Влажность 40±2℃: Время 92-95%RH: ± 1000 24 часа |
Отсутствие очевидного повреждения, R25△ R/R≤±1%
|
Термальная константа времени | EC60539-1 | Погрузите в воде 25℃, после термального баланса, погрузите в 85℃, сопротивлении приезжает 63,2%, высчитывает полное время |
<10 sec="">
|
Высокотемпературное хранение | IEC60068-2-2 | Temp: Время 125℃±5℃: ± 1000 24 часа | Отсутствие очевидного повреждения, R25△ R/R≤±1% |
Холодный и термальный удар | IEC60068-2-14 |
T1 -40℃~+125℃: время цикла 30min: 1000
|
Отсутствие очевидного повреждения, R25△ R/R≤±1%
|
Эксперимент по стука | IEC60068-2-77 |
Ускорение: продолжать ИМПа ульс 250m/s2: времена стука 6ms: Время восстановления 1000: 2 часа
|
Отсутствие очевидного повреждения, R25△ R/R≤±1%
|
Хранение низкой температуры | IEC60068-2-1 |
Temp: Время 40±2℃: ± 1000 24 часа
|
Отсутствие очевидного повреждения, R25△ R/R≤±1%
|
Брызги соли | IEC60068-2-11 | Temp: Час собрания 35±2℃: время 1.0mL~2.0mL: определите в как фактический спрос |
Отсутствие очевидного повреждения, R25△ R/R≤±1%
|
Введение оборудований теста и осмотра
|
|
Имя: Высоко- низкая - камера термального удара Функция: продукт теста выдерживает высоко- низкую - камера термального удара |
Имя: Температура постоянного и камера влажности Функция: государство хранения продуктов теста под устойчивыми сыростью и жарой |
|
|
Имя: Оборудование для испытаний вибрации Функция: испытайте влияние на продукте во время транспорта произведенного частотой и амплитудой вибрации |
Имя: Машина теста брызг соли Функция: Сопротивление продукта теста к оксидации, корозии |
Имя: Анализатор размера частицы лазера Функция: Проанализируйте материал размера частицы лазера |
Имя: Vacum & высокотемпературная сухая печь Функция: высокотемпературный старея тест |
Имя: Спектральный анализатор Функция: проанализируйте вредное содержание вещества продуктов |
Имя: Электролитический датчик толщины Функция: Использованный для испытывать толщину покрытия сырья |
Имя: Постоянн аппаратура ванны масла temp Функция: температура окружающей среды теста на постоянн сопротивлении пункта (допуске ±0.002℃) |
Имя: Раковина теста точности низкой температуры Функция: Температура теста на постоянн сопротивлении пункта во время -70℃~0℃ (допуска ±0.01℃) |
Имя: Напряжение тока DC постоянн и постоянн настоящее электропитание (большой ток) Функция: Кривая теста U-I |
Имя: Сортировщица термистора высокой точности Функция: Сопротивление теста термистора |
Имя: Диссипация и термальная аппаратура константы времени испытывая Функция: Диссипация теста и термальная константа времени |
Имя: Тестер удара NTC Функция: Емкость импульса теста которую продукты могут вытерпеть |
Имя: Выдержите аппаратуру теста напряжения тока Функция: Изоляция теста выдерживает напряжение тока |
Имя: Электропитание напряжения тока DC постоянн Функция: Расход энергии расклассифицированный тестом |
Имя: Репроектор Функция: Теста возникновение вне и внутренняя структура |
Имя: Аппаратура тарифа удлиненности Функция: Тариф удлиненности теста руководств |
Имя: Машина теста вызревания перегрузки Функция: Тест вызревания электричества продуктов измерения temp |
Имя: Химическая таблица эксперимента Функция: Химический смешивать |
Имя: Старея этап Функция: Надежность теста старея продукта |
